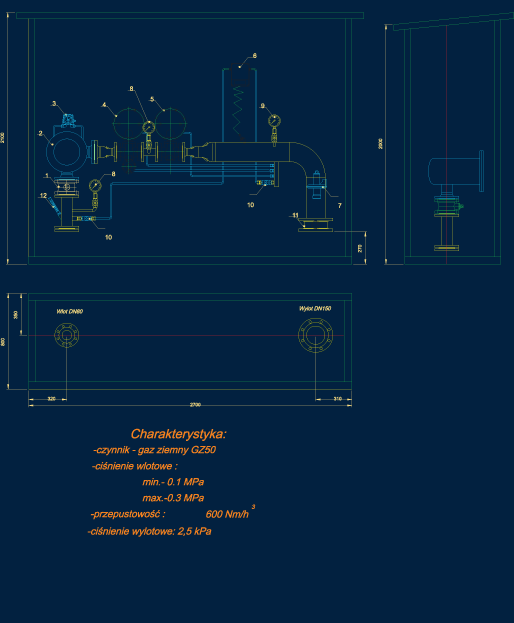

Stacja redukcyjno-pomiarowa SRP Q=600 Nm3/h |
![]() |
||||||||||
![]() |
![]() |
||||||||||
![]() |
Wykaz podstawowych elementów armatury: 1. Zawór kulowy DN80 PN16 - szt.1 - Efar 2. Filtr gazu G1,5 DN80 PN16 szt.1 3. Manometr różnicowy PG150 - szt.1 Tartarini 4. Reduktor monitor Regal 3 DN50 - szt.1 - Emerpol - Francel Reduktor bezpośredniego działania z wbudowanym zaworem szybkozamykającym oraz nadmiarowym zaworem upustowy, 2% 5. Reduktor roboczy Regal 3 DN50 - szt.1 - Emerpol - Francel Reduktor bezpośredniego działania z wbudowanym nadmiarowym zaworem upustowym 6. Rejestrator MacREJ 2P/1T - szt.1 - Plum 7. Zawór upustowy V/50 - szt.1 - Tartarini 8. Zespół manometru kontrolnego 0-0,6 MPa - szt.2 - KFM, Cegaz 9. Zespół manometru kontrolnego 0-6 kPa - szt.1 - KFM, Cegaz 10. Kurek kulowy DN10 - szt.2 - Cegaz 11. Przepustnica DN150 PN16 - szt.1 - Virgo 12. Termometr miejscowy |
![]() |
![]() |
||||||||
![]() |
![]() |
||||||||||
