SRP Q=100 Nm3/h | SRP Q=200 Nm3/h | SRP Q=600 Nm3/h | SRP Q=1500 Nm3/h |
|
|||||
| PRP Q=10 m3/h | PRP Q=25 m3/h | PRP Q=40 m3/h | PRP Q=60 m3/h |
|
|||||||

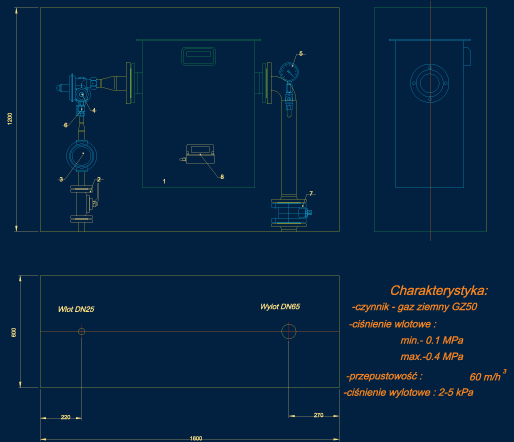

| Punkt redukcyjno-pomiarowy PRP Q=60 m3/h |
|
||||||||||
 |
|
||||||||||
 |
Wykaz podstawowych elementów armatury: 1. Gazomierz miechowy G40N - METRIX 2. Kurek kulowy AH2cf DN25 PN16 - ZAWGAZ 3. Filtr gazu FG/07 - TARTARINI 4. Reduktor R/70 - TARTARINI 5. Zespół manometru kontrolnego (-10)kPa - KFM, CEGAZ 6. Kurek kulowy KOG DN65 PN16 - EFAR 7. Kurek kulowy DN65 PN16 - EFAR 8. Rjestrator impulsów MacR2 - PLUM |
 |
|
||||||||
|
|
|
||||||||||
