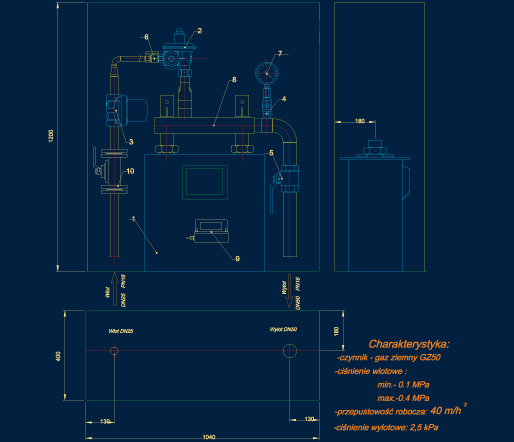

| Punkt redukcyjno-pomiarowy PRP Q=40 m3/h |
|
||||||||||
 |
|
||||||||||
 |
Wykaz podstawowych elementów armatury: 1. Gazomierz miechowy G25N - szt.1 - METRIX 2. Redduktor gazu R/70 szt.1 - TARTARINI 3. Filtr gazu FG/07 DN25 - szt.1 - TARTARINI 4. Kurek manometrowy szt.1 CEGAZ 5. Kurek kulowy DN50 szt.1 6. Kurek kulowy KOG DN15 PN16 - szt.1 - GAZOMET 7. Manometr kontrolny (0-6kPa) - szt.1 - KFM 8. Kolektor 335 szt.1 METRIX 9. Rejestrator impulsów MacR2 - Plum 10. Kurek kulowy AH-2cf MK DN25 PN16 szt.1 - ZAWGAZ |
 |
|
||||||||
|
|
|
||||||||||
