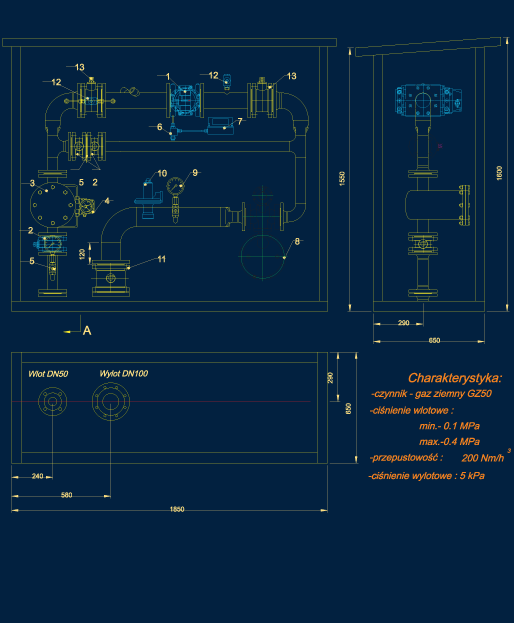

Stacja redukcyjno-pomiarowa SRP Q=200 Nm3/h |
![]() |
||||||||||
![]() |
![]() |
||||||||||
![]() |
Wykaz podstawowych elementów armatury: 1. Gazomierz rotorowy G100 - Actaris (Schlumberger) 2. Kurek kulowy DN50 PN16 - szt.3 - Efar 3. Filtr gazu G1 DN50 - Redgaz 4. Manometr różnicowy PG150 - Tartarini 5. Zespół manometru kontrolnego (0-0,6) MPa - KFM, CEGAZ 6. Zawór trójnożny CZTL - Chemitex 7. Korektor MacBat/2COM - Plum 8. Reduktor Regal 3 DN50 - Francel 9. Zespół manometru kontrolnego (0-10) kPa - KFM, CEGAZ 10. Zawór upustowy V/50 - Tartarini 11. Kurek kulowy DN100 PN16 - Efar 12. Kurek kulowy DN10 PN16 - szt.2 - Cegaz 13. Kurek kulowy DN80 PN16 - Efar |
![]() |
![]() |
||||||||
![]() |
![]() |
||||||||||
